Упаковочная линия УМ-1 «АВТОМАТ» - предназначена для транспортной групповой упаковки консервов в термоусадочную пленку

Производитель: ООО «ТД «ПАКВЕРК»
Назначение
Автоматическая линия УМ-1 «Автомат» (модификация) предназначена для транспортной групповой упаковки консервированной продукции в жестяной таре в термоусадочную пленку для дальнейшей погрузки, выгрузки, складирования и хранения (рис. 1).
Линия эксплуатируется производителями мясных и рыбных консервов, а также в логистических и распределительных центрах.
Модификации сборки
По желанию заказчика, упаковочная линия может быть выполнена:

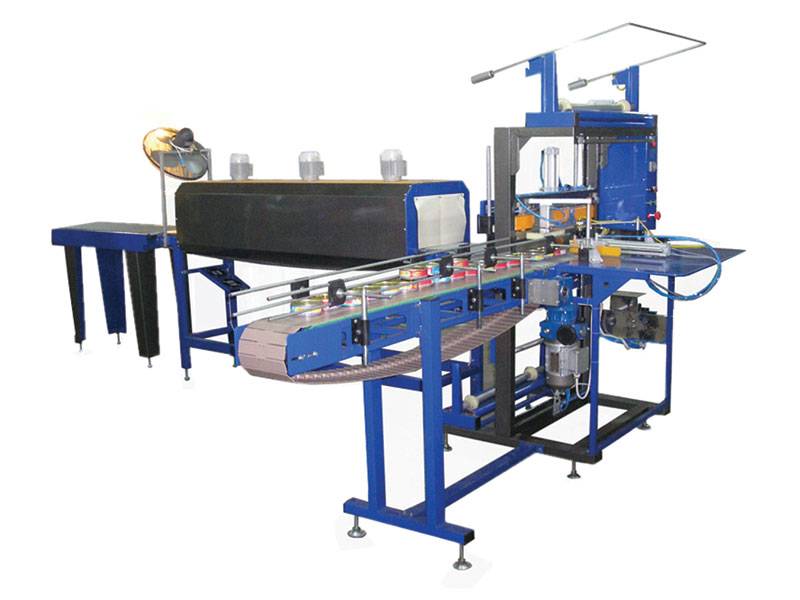

с угловой (правой или левой) подачей продукции в автоматический оборачивающий узел (рис. 2);

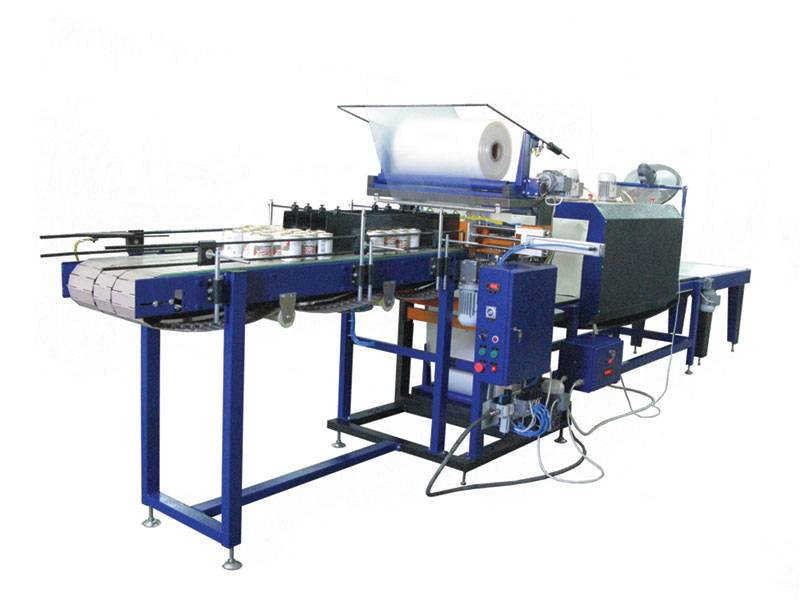

с прямоточной подачей продукции в автоматический оборачивающий узел (рис. 3).
Технические характеристики
Производительность линии с угловой подачей продукции – не более600 уп./час;
Производительность линии с прямоточной подачей продукции – не более 900 уп./час.
Возможные варианты групповой упаковки в зависимости от габаритов жестяных банок приведены в таблице.
Возможные форматы групповой упаковки


Габаритные размеры пакуемых жестяных банок
Кол-во банок в группе


масса, кг:
0,16–1
2×1
3×1
4×6
5×1


диаметр, мм:
65–152
2×2
3×4
–
–


высота, мм:
26–120
2×3
3×5
–
–



Принцип работы
(на примере линии с правой угловой подачей продукции):
Шаг 1. Продукция подается с технологического конвейера на подающий транспортер, где разделяется рассекателем на потоки.
Шаг 2. По мере наполнения транспортера происходит предварительное формирование группы продукции в ковше толкателя.
Шаг 3. При полном заполнении продукцией ковша толкателя срабатывают датчики наполнения, и толкатель перемещает группу сквозь пленку за линию ножа на упаковочный стол, на котором она удерживается от смещения прижимом. Термонож, опускаясь, производит оборачивание продукции упаковочным материалом, обрезку и сварку пленки. Предварительная упаковка готова. Описанный процесс работы оборачивающего узла повторяется в автоматическом режиме, причем каждая последующая группа продукции проталкивает предыдущую группу на конвейер термотоннеля.
Шаг 4. В термотоннеле продукция движется по конвейеру в режиме заданной температуры и заданного времени. За счет теплового воздействия происходит обтягивание упакованной группы продукции термоусадочной пленкой. Тепловой температурный удар приходится исключительно на полотно упаковочного материала, не передаваясь упаковываемому продукту.
Шаг 5. Из термотоннеля упакованная продукция попадает на ролики приемного рольганга, где горячая пленка остужается вентилятором. В процессе охлаждения пленка усаживается и обтягивает продукцию со всех сторон.
Шаг 6. Готовая упаковка с приемного рольганга передается на накопитель или к месту складирования.
Особенности термоножа с прямоточной подачей продукции в автоматический оборачивающий узел
Прямоточная подача продукции на упаковку дает возможность устанавливать оборудование непосредственно за участком этикетирования и позволяет избежать лишних расходов на организацию транспортных потоков продукции
Упаковочный материал
Для упаковочной линии УМ-1 «Автомат» рекомендуем использовать термоусадочную полиэтиленовую (ПЭ) пленку ГОСТ 25951–83, толщиной 80÷120 мкм, изготовленную из первичного ПВД высшего сорта марки 15303-020.
Гарантия и сервис
Упаковочная линия УМ-1 «Автомат» сертифицирована и сопровождается гарантийным обслуживанием в течение 24 мес.
Компания «ПАКВЕРК» осуществляет полный цикл сервисных услуг: пуско-наладочные работы, обучение персонала, проведение экстренных и плановых ремонтов оборудования, обеспечение клиентов необходимыми запасными частями и расходными материалами.
